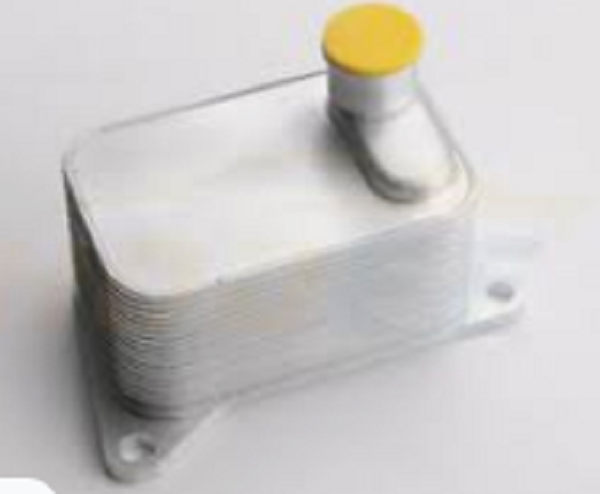

Aluminiowy lutowany płytowy wymiennik ciepła
Lutowany płytowy wymiennik ciepła to nowy typ wysokowydajnego wymiennika ciepła wykonanego z szeregu blach o określonym falistym kształcie ułożonych w stos i lutowanych. Cienkie prostokątne kanały są utworzone między różnymi płytami, a wymiana ciepła odbywa się przez płyty. W porównaniu z konwencjonalnymi płaszczowo-rurowymi wymiennikami ciepła, jego współczynnik przenikania ciepła jest znacznie wyższy przy tym samym oporze przepływu i zużyciu energii przez pompę, i ma tendencję do zastąpienia płaszczowo-rurowych wymienników ciepła w odpowiednim zakresie.
Parametr techniczny lutowanego płytowego wymiennika ciepła:
Minimalna temperatura pracy:
temperatura pracy:
Minimalne ciśnienie robocze: próżnia
Minimalne ciśnienie robocze (czynnik chłodniczy): 3,2 MPa
Maksymalne ciśnienie robocze (woda): 2,5 MPa
objętość pojedynczego kanału: 0,4 l
maksymalny przepływ po stronie wody: 105m3/h
Forma kombinacji obwodu: podwójny obwód, pojedynczy obwód
Rodzaj lutowanego płytowego wymiennika ciepła:
Lutowany płytowy wymiennik ciepła jest dzielonym wymiennikiem ciepła, w którym powierzchnia wymiany ciepła jest utworzona przez płytę. Ten typ wymiennika ciepła ma zwartą budowę i dużą powierzchnię wymiany ciepła na jednostkę objętości. Jego główne rodzaje to:
1. Spiralny płytowy wymiennik ciepła Wykonany jest z dwóch równoległych płyt metalowych umieszczonych w pewnej odległości, a zimne i gorące płyny przepływają w spiralnych kanałach odpowiednio po obu stronach płyt metalowych. Ten rodzaj wymiennika ciepła ma wysoki współczynnik przenikania ciepła (około 1 do 4 razy wyższy niż wymiennik płaszczowo-rurowy), dużą średnią różnicę temperatur (ponieważ zimny i gorący płyn można wykorzystać do pełnego przepływu przeciwprądowego ), mały opór przepływu i nie jest łatwy do skroplenia. Brud; ale trudne w utrzymaniu. Ciśnienie robocze nie przekracza 2 MPa.
2. Płaski wymiennik ciepła. Składa się z cienkich płyt falistych o określonym kształcie i uszczelek naprzemiennie nakładanych i montowanych przez zaciskanie z ramą. Zimne i gorące płyny przepływają odpowiednio przez kanały przepływowe po obu stronach płyty falistej i wymieniają ciepło przez płyty. Płyty faliste są zwykle wykrawane ze stali nierdzewnej, aluminium, tytanu, molibdenu i innych cienkich blach o grubości 0,5-3 mm. Zaletą płytowego wymiennika ciepła jest wysoki współczynnik przenikania ciepła (około 2 do 4 razy wyższy niż wymiennika płaszczowo-rurowego), łatwy demontaż i mycie oraz możliwość zwiększenia ilości płyt lub zmniejsz, aby dostosować obszar wymiany ciepła. Ciśnienie robocze zwykle nie przekracza 2 MPa, a temperatura robocza nie przekracza 250°C.
3. Płytowy wymiennik ciepła: składa się z wiązek płyt wymiany ciepła zamkniętych w skrzynce rozgałęźnej z wlotem i wylotem zimnego i gorącego płynu. Wiązka płyt wykonana jest z płyt płaskich i żeber falistych na przemian laminowanych i mocowanych przez lutowanie. Zimne i gorące płyny przepływają przez obie strony płyty w celu wymiany ciepła, a żebra zwiększają powierzchnię wymiany ciepła, sprzyjają turbulencji płynu i ulepszają sprzęt. Struktura płytowo-żebrowego wymiennika ciepła jest bardzo zwarta (powierzchnia wymiany ciepła sięga 4400 m2 / m3), efekt wymiany ciepła jest dobry, a ciśnienie robocze może osiągnąć 15 MPa. Jednak jego proces produkcyjny jest skomplikowany, kanał przepływowy jest mały, a wyciek wewnętrzny nie jest łatwy do naprawy, dlatego ogranicza się do czystych i niekorozyjnych płynów, takich jak wymienniki ciepła do separacji powietrza.
Zastosowanie lutowanej płytowej wymiany ciepła:
A. Chłodzenie: Używany jako skraplacz i parownik.
B. HVAC: pośrednie wymienniki ciepła stosowane z kotłami, pośrednie wymienniki ciepła w budynkach wysokościowych itp.
C. Przemysł chemiczny: przemysł sody kalcynowanej, synteza amoniaku, fermentacja alkoholowa, chłodzenie syntezy żywic itp.
D. Przemysł metalurgiczny: ogrzewanie lub chłodzenie ługu macierzystego glinianu, chłodzenie procesu stalowniczego itp.
mi. Przemysł mechaniczny: różne chłodzenie cieczą hartowniczą, chłodzenie oleju smarowego reduktora itp.
F. Przemysł elektroenergetyczny: chłodzenie oleju transformatorowego wysokiego napięcia, chłodzenie oleju łożyskowego generatora itp.
G. Przemysł papierniczy: odzyskiwanie ciepła z procesu bielenia, podgrzewanie płynu do mycia masy celulozowej itp.
H. Przemysł tekstylny: chłodzenie alkalicznego roztworu jedwabiu wiskozowego, gotowanie chłodzenia nitrocelulozowego itp.
I. Przemysł spożywczy: sterylizacja i chłodzenie soków owocowych, ogrzewanie i chłodzenie olejów zwierzęcych i roślinnych itp.
J. Proces smarowania: sucha baza mydlana pod normalnym ciśnieniem, ogrzewanie lub chłodzenie różnych płynów procesowych.
k. Ogrzewanie centralne: ogrzewanie miejskie z wykorzystaniem ciepła odpadowego z elektrociepłowni, podgrzewanie wody do kąpieli.
l. Inne: ropa naftowa, medycyna, statki, odsalanie wody morskiej, wykorzystanie energii geotermalnej.
Często zadawane pytania:
P: Jak długi jest czas dostawy?
Odp .: Zwykle 5-7 dni, jeśli towary są w magazynie. Lub 15-20 dni, jeśli towarów nie ma w magazynie, zależy to od ilości.
P: Czy dostarczasz próbki? Czy to jest darmowe czy dodatkowe?
Odp .: Tak, możemy dostarczyć próbki za darmo, ale nie płacimy za wysyłkę.
P: Jakie są twoje warunki płatności?
Zapłata
Jeśli masz dodatkowe pytania, skontaktuj się z nami.
